>產品介紹

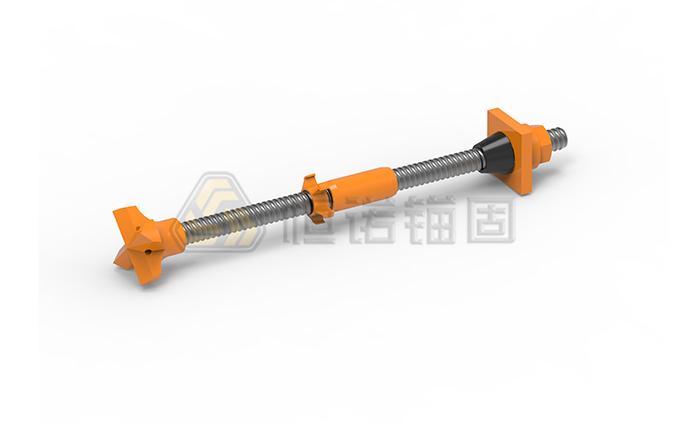

T76自進式中空注漿錨桿指外徑為76mm的自進式錨桿，通過中空錨桿體搭配鉆頭、連接套、居中器、墊板、螺母來實現鉆進、注漿、錨固。76自進式錨桿主要用于隧道自鉆式管棚支護、隧道圍巖加固等工程，根據設計力值要求選擇不同產品型號。如果您需要自鉆式錨桿型號規格推薦，歡迎留言或來電咨詢，我們可以提供自鉆式錨桿全流程解決方案。

T76自鉆式錨桿主要用于替代108φ鋼花管管棚，在相同的工程量情況下，綜合評估人工、材料、機械設備和施工效率，使用自鉆式管棚施工的綜合施工成本明顯降低。

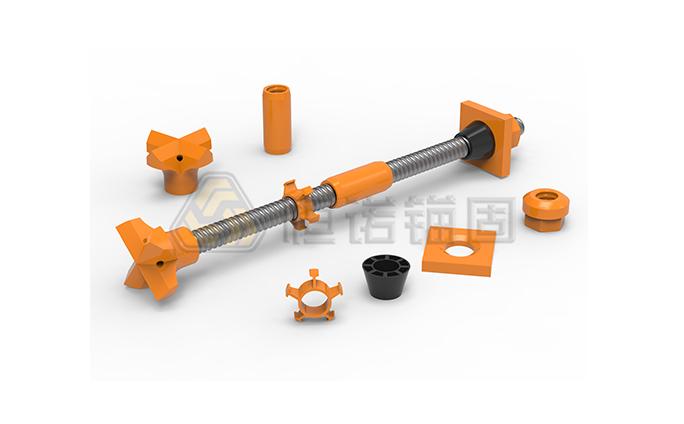

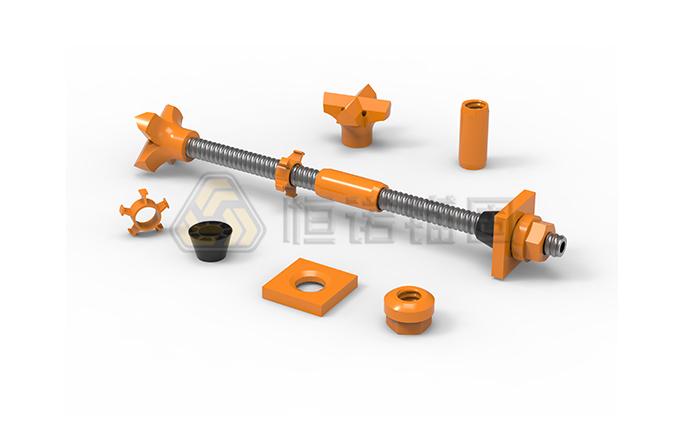

產品結構

>產品參數

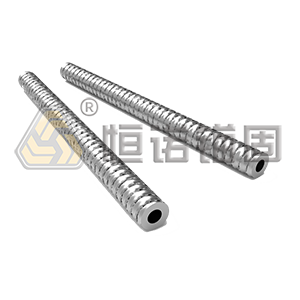

中空錨桿體

圖例	型號	抗拉力( kN )	屈服力( kN )	延伸率( % )	備注
	HCT76L	1200	1000	/	可根據客戶需要加工成左旋或右旋螺紋
	HET76N	1600	1200	/
	HET76S	1900	1500	/

鉆頭

圖例	類別	型號	外徑( mm )	適合地質條件

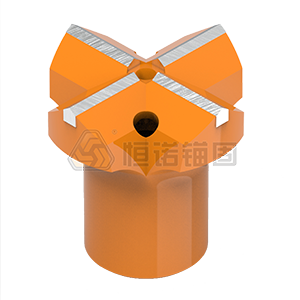

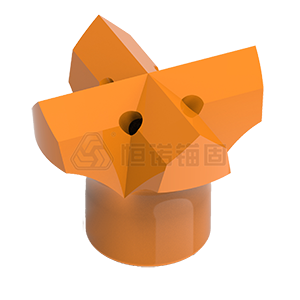

	十字全鋼鉆頭	HST76/115	115	泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
		HST76/130	130
	十字合金鉆頭	HST76/115	115	軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土
		HST76/130	130

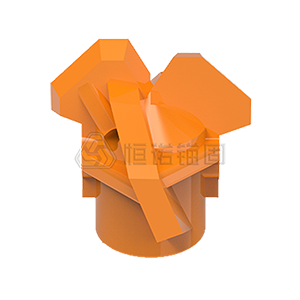

	泥鉆頭	HST76/130	130	粘土、軟土、沙土、礫石，混合填土
		HST76/150	150

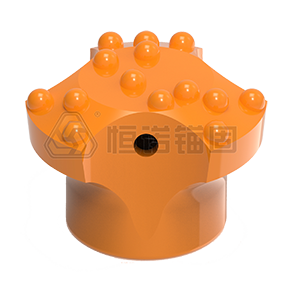

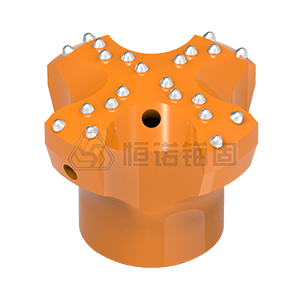

	球齒全鋼鉆頭	HST76/130	130	破碎地層、軟砂巖、石灰?guī)r、礫石、軟巖層
	球齒合金鉆頭	HST76/115	115	軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等
		HST76/130	130
		HST76/150	150

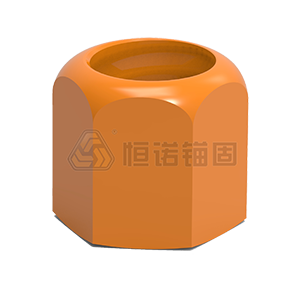

螺母

圖例	類別	型號	對邊( mm )	長度( mm )	備注
	六方螺母	HET76-L80	100	80	與適配中空錨桿體達到等強
		HST76-L75	100	75
		HST76-L80	100	80

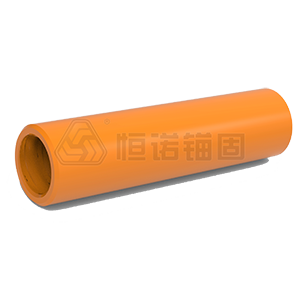

連接套

圖例	型號	外徑( mm )	長度( mm )	延伸率
	HST76-L200	95	200	與適配中空錨桿體達到等強

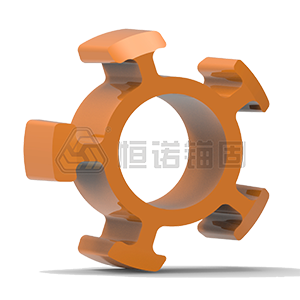

居中器

圖例	型號	外徑( mm )	長度( mm )
	HET76/130	130	45

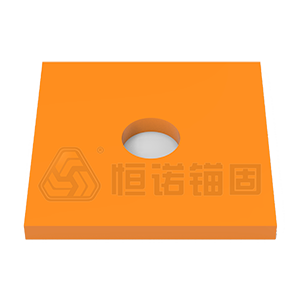

墊板

圖例	類別	型號	邊長( mm )	厚度( mm )	備注
	平墊板	HET76-L250-T40	250	40	可根據客戶需求定制

其他相關配件

楔形體	旋轉注漿適配器	氣腿鑿巖機用釬尾套	液壓鑿巖機用釬尾套	潛孔沖擊錘用釬尾套

>產品優勢

1、施工效率高：T76自進式錨桿一次鉆進、注漿即可完成施工，施工步驟少，施工效率高。

2、適應性強：T76自鉆式錨桿一次鉆進注漿，無需拔出鉆桿，在破碎圍巖中仍可正常施工，可適用于各種類型的圍巖，適應性更強。

3、勞動強度?。?/strong>T76自進式中空注漿錨桿可利用錨桿鉆機進行施工，更容易機械化，相對于常規跟管管棚勞動強度小。

4、安全性高：T76自進式中空注漿錨桿施工時工人可遠離掌子面，安全性更高。

5、綜合成本低：T76自進式錨桿材料成本雖然略高于常規鋼花管管棚，其施工效率高、能適應隧道施工中不可預測的各種圍巖情況、縮短工期，同時也間接降低了資金、設備租賃等的成本，故其綜合成本更低。

>應用領域

T76自進式中空注漿錨桿主要應用在隧道及地下工程，可用于隧道管棚支護及系統支護等。

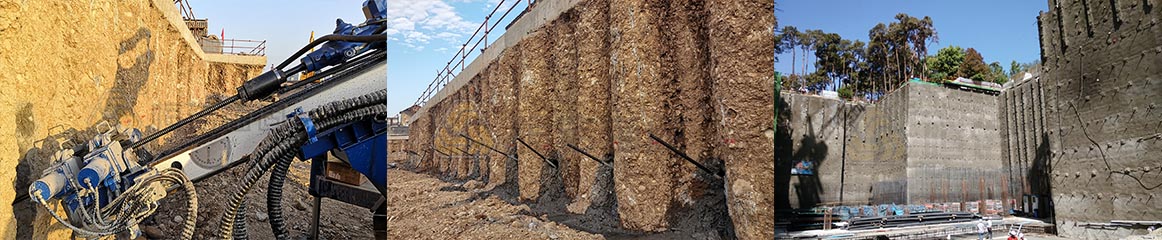

地基與基礎工程項目應用案例

• 項目應用案例畫冊下載

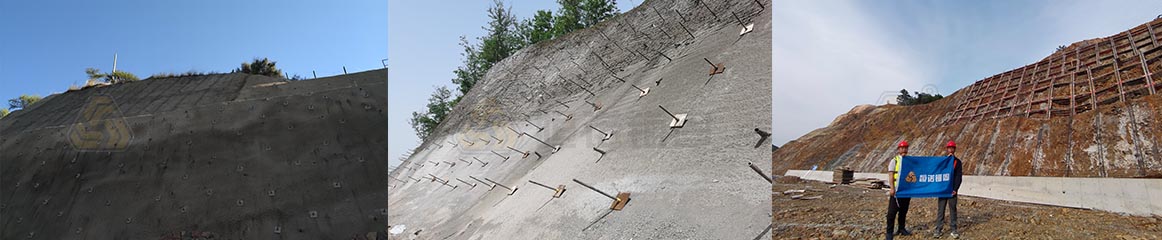

邊坡工程項目應用案例

• 項目應用案例畫冊下載

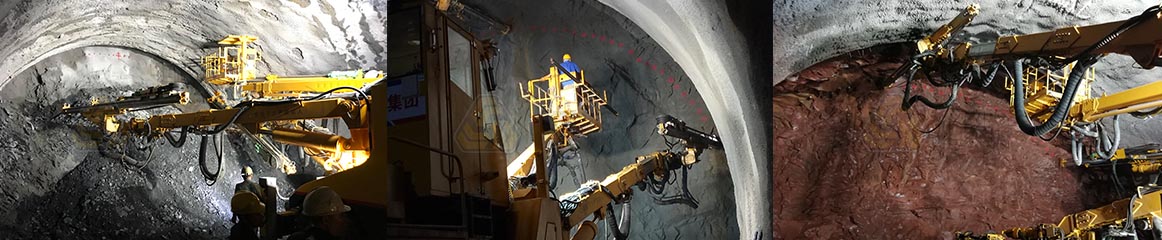

隧道及地下工程項目應用案例
