湖南懷化省道邊坡災后修復處治工程

發布時間：2023-09-11 14:06

>項目背景

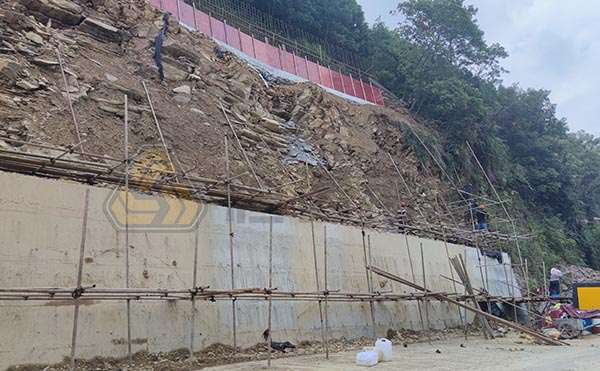

項目位于懷化市安江鎮鴨池村，受暴雨天氣影響，S249省道與入村道路之間邊坡垮塌，需盡快進行邊坡支護，保證村民安全出行。由于邊坡地質為難成孔的破碎巖層且工程量較小，不宜采用大型設備施工，故設計采用自鉆式中空注漿錨桿進行支護，該坡長44m，高19m，設計錨桿用量約1000m。

>項目概覽

1.服務范圍：自鉆式中空注漿錨桿材料

3.應用場景：公路邊坡災后加固修復

4.應用結構：土釘

5.項目用量：約1000m

6.地質條件：鉆進位置的表面為破碎巖體，夾雜有少量土，內部為相對穩定的巖體，巖石硬度較高

>問題與挑戰

該邊坡工程量小、位置偏僻且屬于已通車的公路邊坡，難以采用大型設備，通常采用電動潛孔鉆機等低成本的小型設備施工。由于邊坡巖體破碎，潛孔鉆機鉆進難以成孔，甚至鉆進后無法拔出鉆桿，故傳統先成孔后插入錨桿注漿的工藝難以實施。

>解決方案

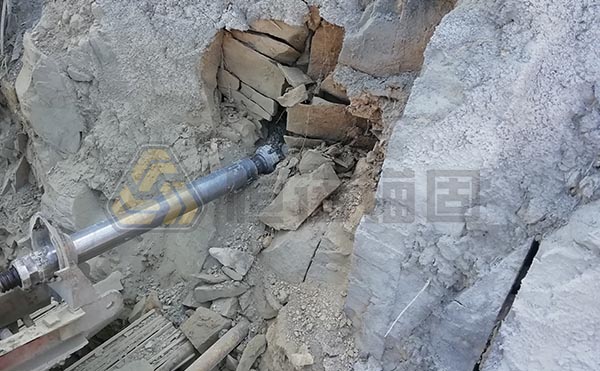

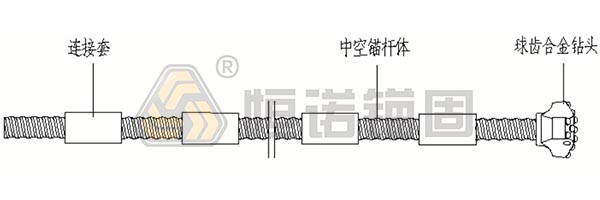

采用自鉆式中空注漿錨桿施工，該錨桿在邊坡支護中集鉆桿、注漿管和筋材為一體，不受塌孔地層的影響，鉆入巖土體后直接從錨桿內孔注漿即可完成施工。本項目在上部道路外側設置上錨定擋墻，下部道路內側設置下錨定擋墻，上下錨定擋墻中間各設置一排HER32N自鉆式中空錨桿，每根長度為9m，錨定擋墻和錨桿最終澆筑連接在一起；上下道路之間邊坡設置5排HER25N自鉆式中空錨桿，每根長度為4m，坡面掛網并噴射混凝土面層最終與中空錨桿體連接在一起。

>施工工藝

物料準備→鉆機就位→連接桿體和鉆頭→連接鉆機→邊鉆進邊注漿→拆掉鉆機與桿體的連接→安裝連接套與桿體→重復鉆進至設計深度→完成土釘安裝→移動鉆機→重復以上步驟完成其他土釘安裝

>施工設備

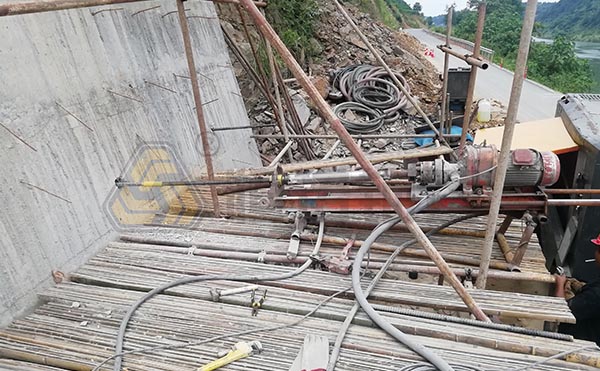

鉆機：100型電動潛孔鉆機、90型低風壓潛孔沖擊器

施工效率：R25錨桿鉆進4m，每孔用時16.6min，每臺班鉆進安裝錨桿100m； R32錨桿鉆進9m，每孔用時60min，每臺班鉆進安裝錨桿70m

>成本對比

在本工程施工條件及地質條件下，和套管施工相比，自鉆式中空注漿錨桿綜合成本在工程量大時可降低成本約20%，在工程量小時可降低成本50%。
